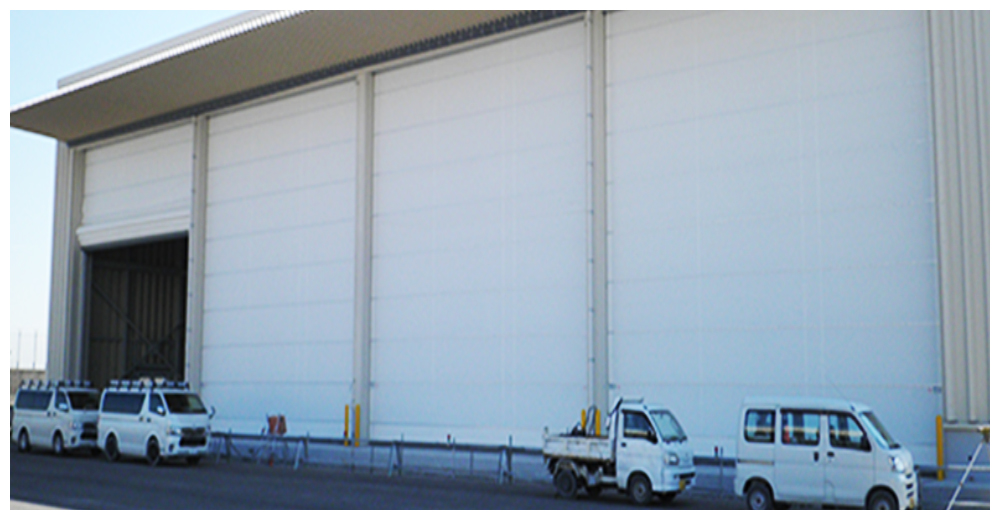

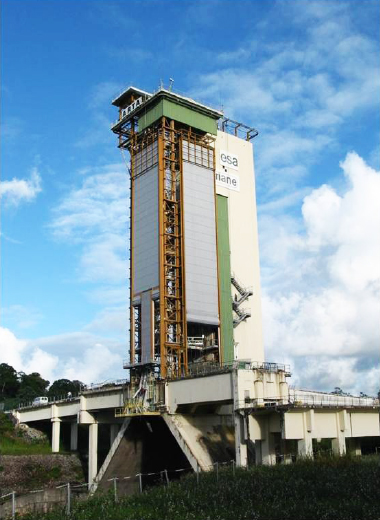

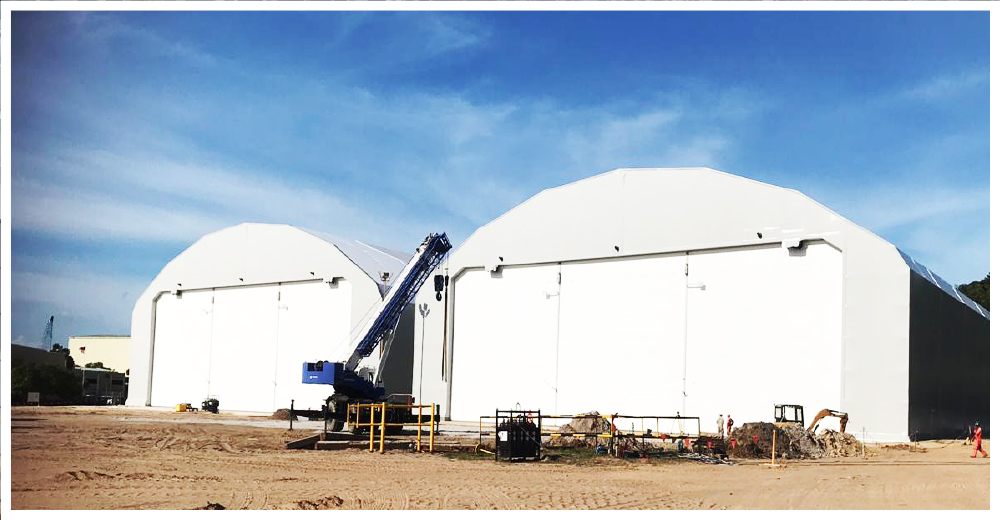

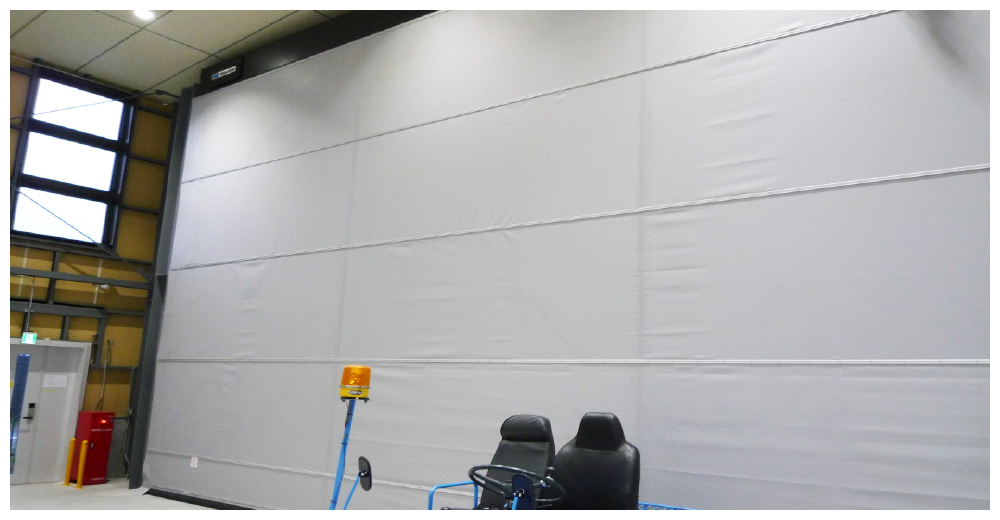

製品概要と施工事例
製品の特性
引き戸との比較

製品概要と施工事例

製品の特性

引き戸との比較

今まではスチール製は重くて、跳ね上げとか、
引き戸じゃないとと思っていました・・・

「MEGADOOR」は以下のような特長があります！

自由度の高い設計性能
高い安全性能
高い気密性能と耐風圧性能
優れた採光性能
高速開閉性能

01. 自由度の高い設計性能

回転式方立レール構造を採用することでワイド寸法（幅寸法）100m以上でも可動式中柱を使用することで設置が可能です。
ゆえに大開口部において要求に応じた設計が可能です。

02. 高い安全性能

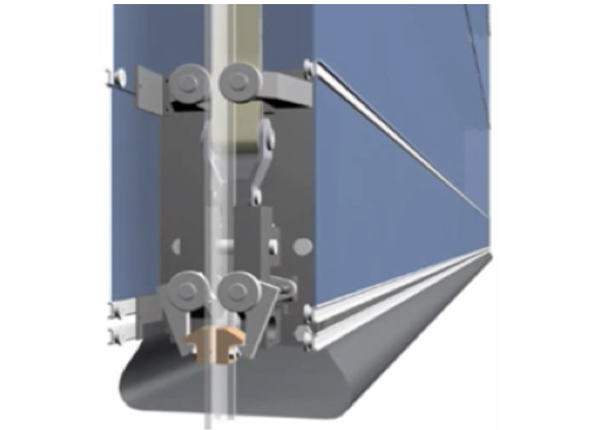

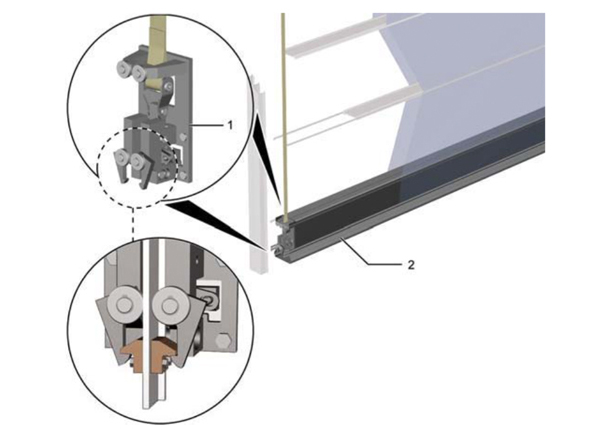

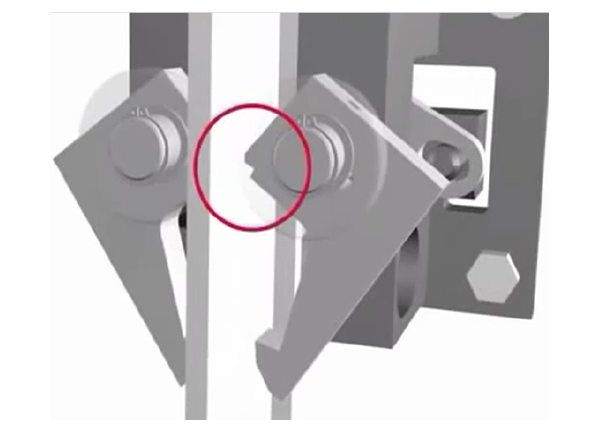

特許取得済みの独自のロックシステムを採用。落下につながる、ワイヤーロープ・リフティングベルトの切断時、瞬時に安全装置が作動しロックシステムを起動させ防止します。

03. 高い気密性能と耐風圧性能

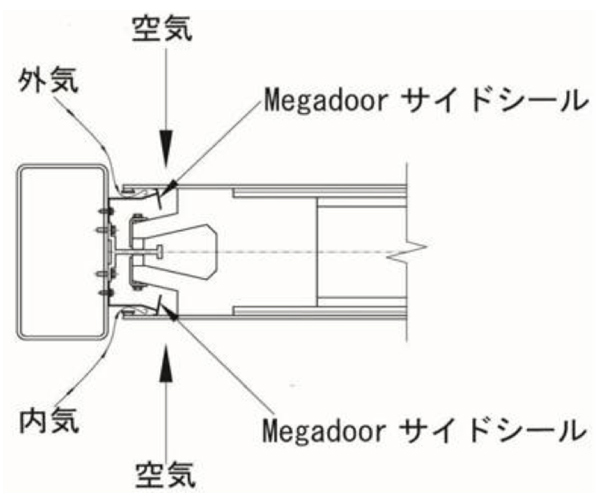

気密性能
風防ロックを装着することで、冷風・強風・粉塵に晒される過酷な環境下に対応します。

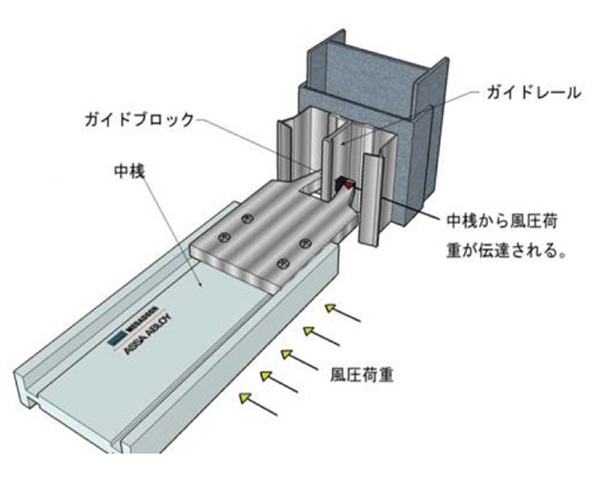

耐風圧性能
想定される風圧に耐える設計がが可能です。
※設計時に御相談ください。

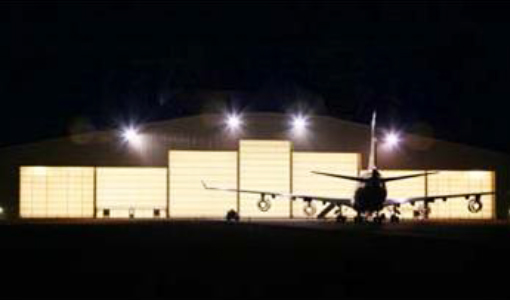

04. 優れた採光性能

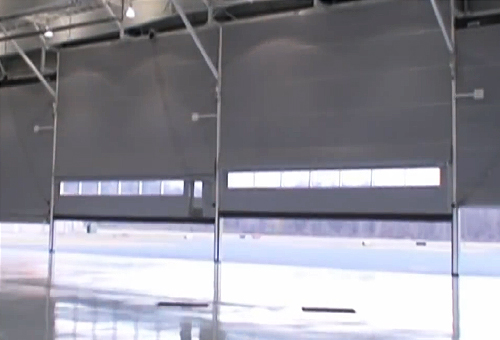

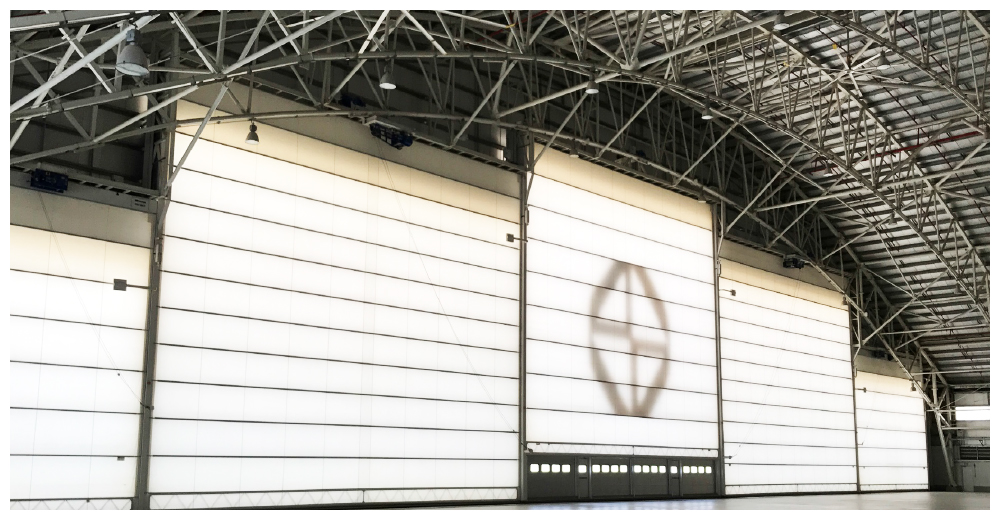

屋内に自然光を取り入れたい、その様なシーンでは透過性の高い生地を選択する事で実現できます。

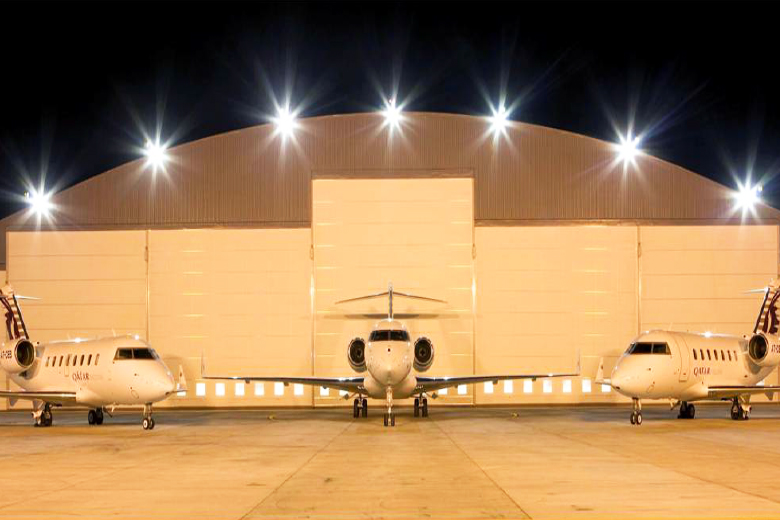

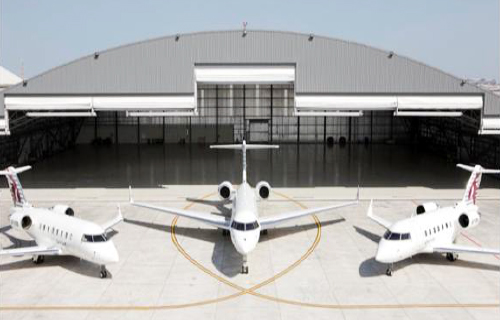

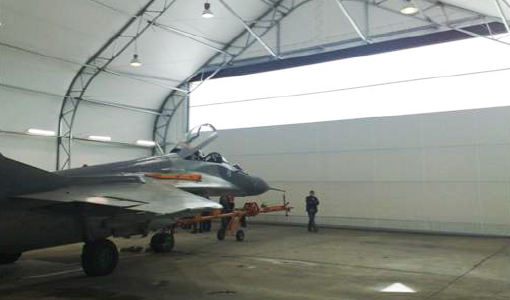

航空機整備工場などで採用。自然光を利用して節電にも。
※遮光性生地の選択も可能です。

05. 高速開閉性能

ドア本体はPVCコーティング布製とアルミフレームで構成されているため鋼製扉と比較して躯体にかかる荷重を軽減します。
そのため、一般的なシャッターの約1.5倍～10倍のスピードでの高速開閉を実現してます。

シャッター	0.026m/s　〜　0.108m/s ※JISに規定された平均速度域
MegaDoor	0.15m/s　〜　0.25m/s

MEGADOOR　スペック概要
SPEC

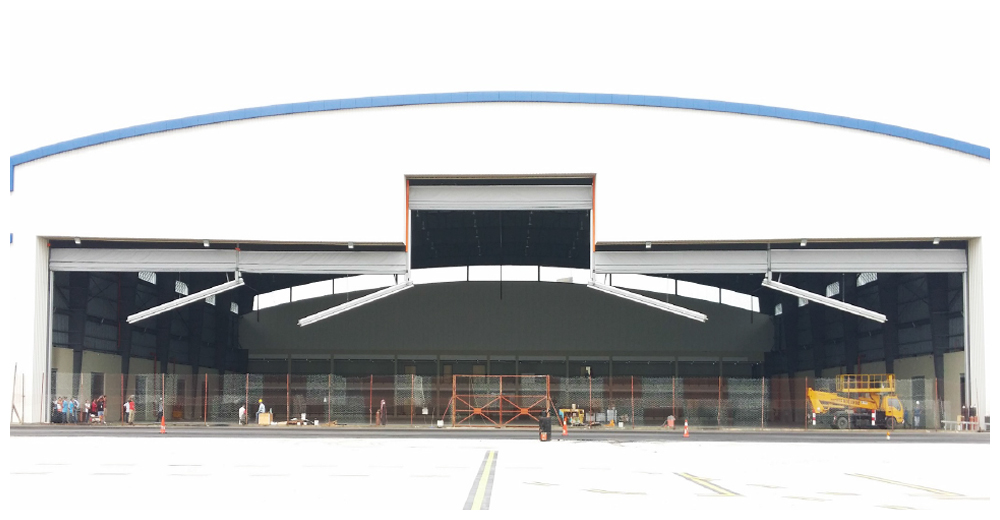

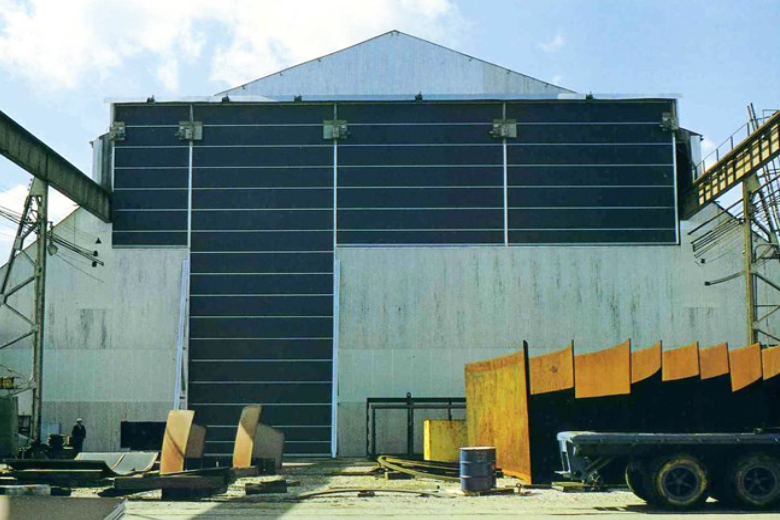

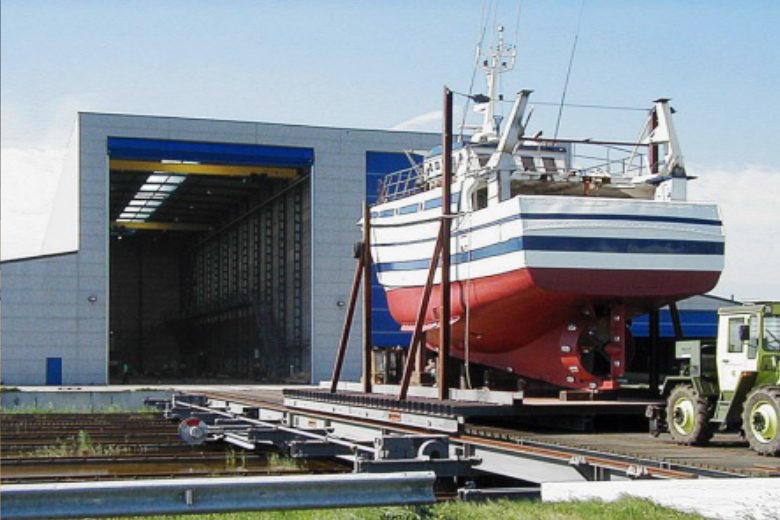

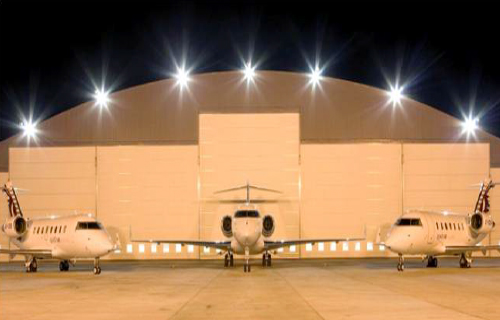

リフトアップ式ファブリックドアMEGADOORは、航空機用格納庫や造船所などに必要なきわめて大型のドア開口部に適したドアモデルで、あらゆるタイプのドアに十分に対応し、画期的な設計により建設費用および建設後の稼働効率に有益な効果が期待できます。独自の設計および構造により、耐久性、密閉性、エネルギー効率、信頼できる作動、最小限のメンテンナンスを実現します。
ドアはすべて、風荷重などの適用要件を満たすよう個別に設計されます。

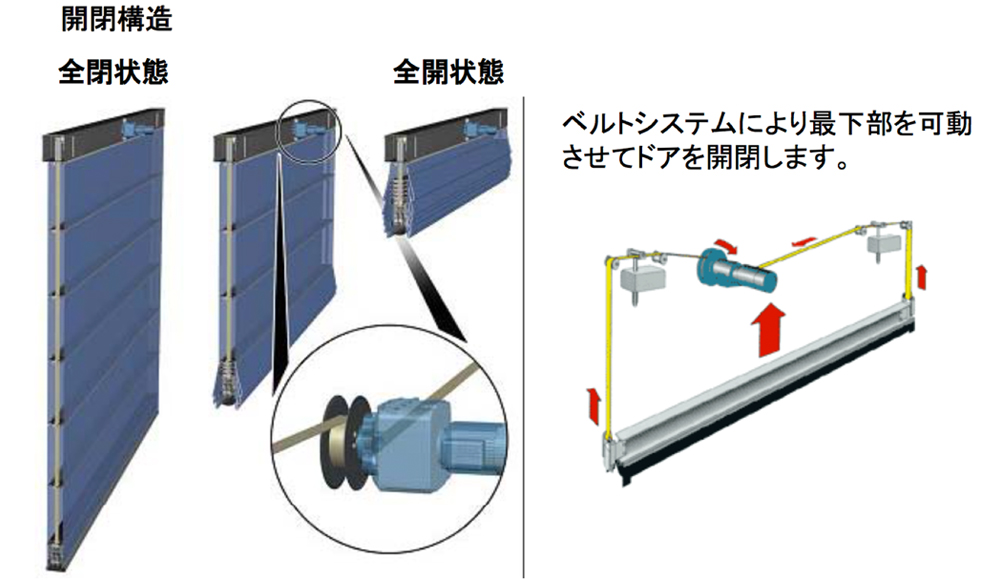

開閉構造

主要構成部材

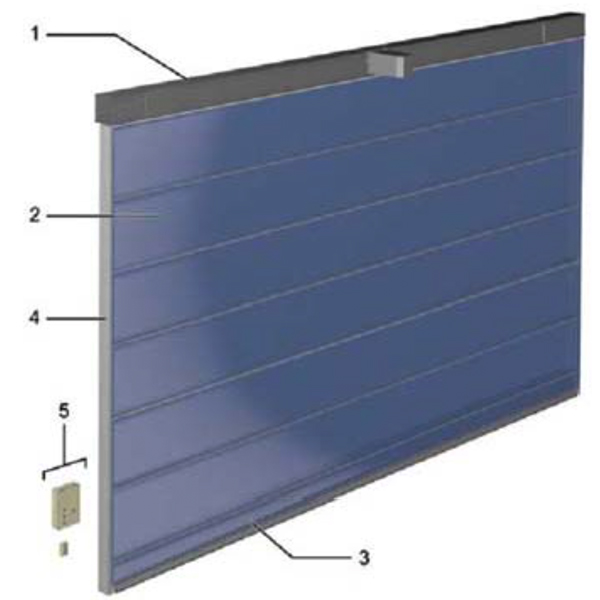

リフトアップ式ファブリックドアMEGADOORは以下の5部分で構成されています。
1)ヘッダボックス
2)ドアリーフ
3)最下部
4)ガイドレール
5)制御キャビネット

仕様

機種名	VL3110	VL3190
ドア幅	100mm	290〜1000mm ※1 ※2 ※4
開口幅	2〜8m ※1	10〜50m ※1
開口高さ	2〜12m ※2	12〜40m ※2
スピード	0.2〜0.3m/s ※3	0.15〜0.25m/s
耐風圧力	0.45〜1.6kPa ※4	ドアリーフの中間部材間隔を変更することで、ほぼすべての風圧力に対応可能です。
