重量貨物の荷揚げを行う埠頭倉庫や大型機械を取り扱う工場等で、走行クレーンが建屋の内外に貨物を運搬する場合、大開口が必要になります。この開口を開閉するのが跳上扉です。
海岸沿いの倉庫などは、塩分を含んだ風雨の吹き込みや強風があり、これをシャットアウトし、風速60ｍにも耐える構造となっています。
| 用 途 | 工場、倉庫等の大開口戸締り |
|---|---|
| 方 式 | 電動式 3φ 200V/400V |
| 開閉機 | 5.5ｋW/7.5kW/11kW |
| 操 作 | ３点式押釦スイッチ |
| 手動操作 | ハンドル式 |
| 駆動形式 | ワイヤー巻上式 |
| 安全装置 | 上部安全装置 下部耐風圧装置 扉作動クレーン連動警報装置 |
| 補助装置 | 煽止装置 強風時の閉鎖を補助する装置(オプション) |
| 納まり | 曲線型、直線型、折線型 |
| 開口寸法 | 標準寸法 30m（W）×10m（H） |
| 開閉所要時間 | 標準型 約10分 |
| 外 装 | 角波カラー鉄板（オプション） |

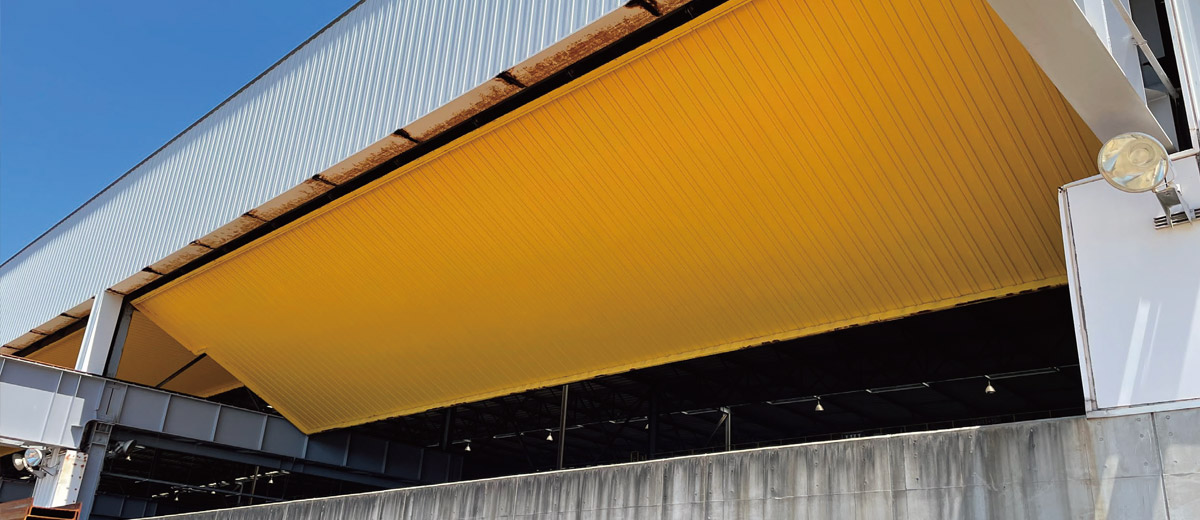

電動大型扉（跳ね上げ式）
株式会社アイ･テック
富津工場
